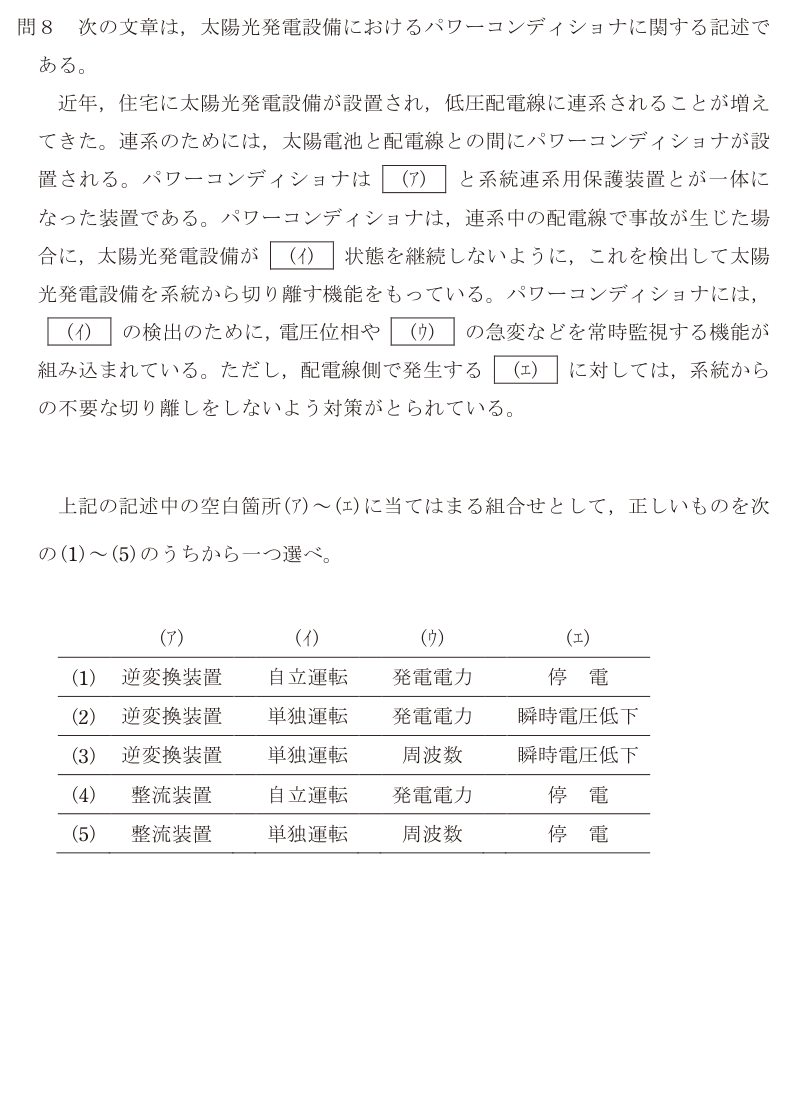

令和7年度 上期 機械 問8

正解の出典：同センターが公表している解答

解説

語句の穴埋め。**単独運転**という言葉を知っているかが最大の分かれ目になる。

**(ア) パワーコンディショナの構成要素** **逆変換装置**（インバータ）。太陽電池が出すのは直流なので、系統につなぐには交流に変換する必要がある。直流を交流にするのが逆変換装置。整流装置は逆で、交流を直流にする装置なので誤り。

**(イ) 継続してはいけない状態** **単独運転**。配電線側で事故が起きて電力会社が送電を止めたのに、太陽光発電だけが発電を続けて、その区間に電気を送り続けてしまう状態をいう。

これが危険なのは、**停電したはずの電線が生きている**からである。復旧作業をする人が感電する恐れがあり、事故の復旧作業そのものを妨げる。だから系統連系では、単独運転を検出したら速やかに解列することが義務づけられている。

「自立運転」は紛らわしいが、こちらは**意図的に**系統から切り離して、自家消費用にコンセントへ給電する機能のこと。停電時に非常用電源として使うための正常な運転モードで、「継続しないように」と言われる対象ではない。

**(ウ) 常時監視する量** **周波数**。電圧位相と並んで挙げられているので、電気の波そのものの性質が入る。単独運転になると、発電量と負荷が一致しない限り周波数が動く。発電電力は電圧位相と並べる量として不自然で、監視によって単独運転を検出する指標にもならない。

**(エ) 不要な解列をしてはいけない事象** **瞬時電圧低下**。他所の落雷などで一瞬だけ電圧が下がることがあるが、これは系統が生きている状態なので解列する必要がない。ここで切り離してしまうと、太陽光が次々に系統から抜けて供給が不安定になる。 一方、「停電」は解列すべき事象そのものなので、「不要な切り離しをしないよう対策」の対象にはならない。

(ア)逆変換装置、(イ)単独運転、(ウ)周波数、(エ)瞬時電圧低下。正解は(3)。
