令和7年度上期機械問5

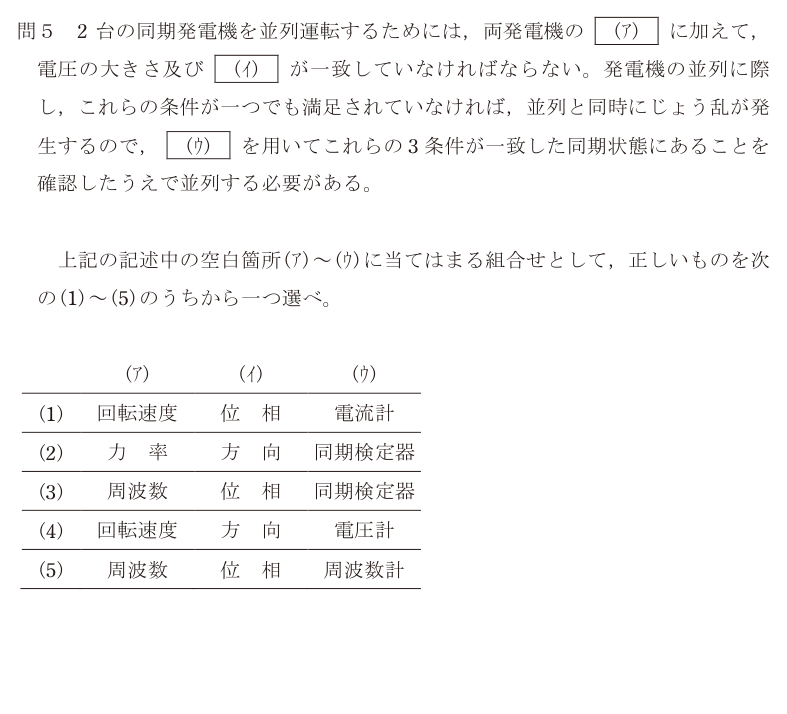

同期発電機を並列運転するための3条件と、確認に使う計器

機械A問題配点 5点

出典：一般財団法人電気技術者試験センター令和7年度上期第三種電気主任技術者試験機械科目問題（問題文・選択肢は改変せず、公開PDFの該当ページをそのまま掲載しています）

正解

(3)

正解の出典：同センターが公表している解答

解説

語句の穴埋め。並列運転（同期投入）の条件を覚えているかを問う定番の問題である。

同期発電機を既に動いている系統や他の発電機に並列につなぐには、次の**3つが一致**していなければならない。

1. **周波数**が等しい 2. **電圧の大きさ**が等しい 3. **位相**が一致している

問題文は「両発電機の(ア)に加えて、電圧の大きさ及び(イ)が一致していなければならない」という形なので、(ア)が**周波数**、(イ)が**位相**になる。（このほか、三相では相回転の向きが同じであることも前提として要る）

そして、この3条件がそろったことを確認する計器が**同期検定器（シンクロスコープ）**。(ウ)はこれ。

同期検定器は、2つの電源の位相差を針の回転として見せる計器である。周波数が違うと針が回り続け、近づくほど回転がゆっくりになる。針が12時の位置で止まりかけたところが位相一致で、そこで遮断器を投入する。針の回る向きで、自分の発電機が速いのか遅いのかも分かるので、調速機で合わせ込める。

電流計や電圧計では位相が分からないので、(ウ)には使えない。周波数計も周波数しか見えず、位相の一致は確認できない。**3つまとめて見られるのが同期検定器だけ**というのが、この問題の答えの根拠である。

(ア)周波数、(イ)位相、(ウ)同期検定器。正解は(3)。

条件が外れたまま投入すると何が起きるかも押さえておきたい。位相がずれた状態でつなぐと、2つの電源の電圧差が瞬間的に大電流を生み、**発電機の軸に急激なトルクがかかる**。問題文の「並列と同時にじょう乱が発生する」はこれを指している。最悪の場合、軸が損傷する。

選択肢ごとの理由

(1)(ア)の回転速度は、極数が同じなら周波数と対応するが、極数の異なる機械同士では一致しない。条件として正しいのは周波数。(ウ)の電流計では位相を確認できない。
(2)(ア)力率は並列運転の条件ではない（並列後の分担で決まる量）。(イ)の「方向」も条件の名前として誤り。
(3)正しい。周波数・電圧の大きさ・位相の3つを一致させ、同期検定器で確認してから投入する。
(4)(イ)(ウ)が誤り。電圧計では大きさしか分からず、位相の一致は見えない。
(5)(ウ)の周波数計では周波数しか分からない。位相の一致まで確認できるのは同期検定器。
