令和7年度上期理論問2

球状導体のまわりを誘電体で満たしたとき、電位・電界・電束密度・静電容量のどれが変わるか

理論A問題配点 5点

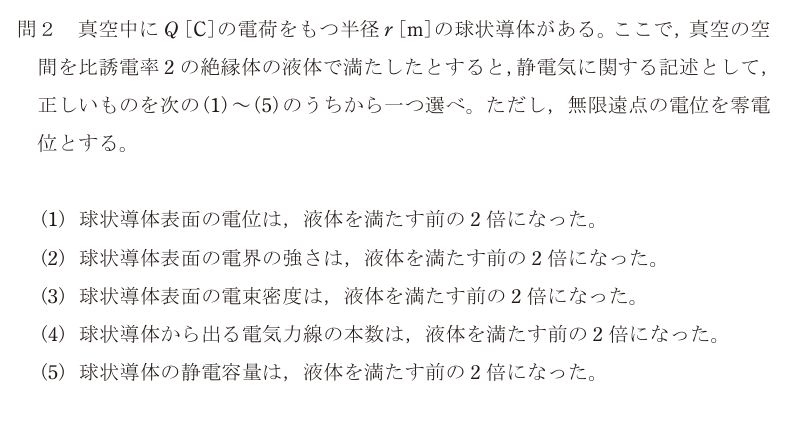

出典：一般財団法人電気技術者試験センター令和7年度上期第三種電気主任技術者試験理論科目問題（問題文・選択肢は改変せず、公開PDFの該当ページをそのまま掲載しています）

正解

(5)

正解の出典：同センターが公表している解答

解説

電荷 Q が変わらないまま、まわりの誘電率だけが 2 倍（比誘電率2）になる。誘電率が効く量と効かない量を分けられるかを問われている。

出発点はガウスの法則。閉曲面から出る電束の総和は、中に入っている電荷 Q そのもので、誘電率は関係ない。したがって電束密度 D = Q/(4πr²) は液体を満たしても変わらない。

電界は D を誘電率で割ったもので E = D/(ε₀ε_r)。ε_r が2になるので 1/2 になる。電位 V = Q/(4πε₀ε_r r) も同じく 1/2。電気力線の本数は Q/(ε₀ε_r) なのでこれも 1/2。

残る静電容量は C = Q/V で、V が 1/2 になるのだから C は 2 倍。球状導体では C = 4πε₀ε_r r と書けるので、ε_r に正比例することが式からも見える。正解は(5)。

覚え方は「電束（D・電束の本数）は電荷で決まる。電界・電位・電気力線は誘電体で薄まる。容量は逆に増える」。

選択肢ごとの理由

(1)電位は V = Q/(4πε₀ε_r r) なので 1/2 になる。2倍ではない。
(2)電界は E = D/(ε₀ε_r) で 1/2 になる。誘電体を入れると分極で打ち消されて弱まる。
(3)電束密度はガウスの法則から D = Q/(4πr²) で、誘電率に関係しない。電荷が変わっていないので変わらない。
(4)電気力線の本数は Q/(ε₀ε_r) なので 1/2 になる。本数が誘電率で変わるのが電気力線、変わらないのが電束。
(5)正しい。C = Q/V で V が 1/2 になるため、容量は 2 倍（C = 4πε₀ε_r r）。
