令和7年度上期理論問15

Δ結線電源にY結線負荷をつないだ平衡三相回路の線電流と電源の相電流

理論B問題配点 10点

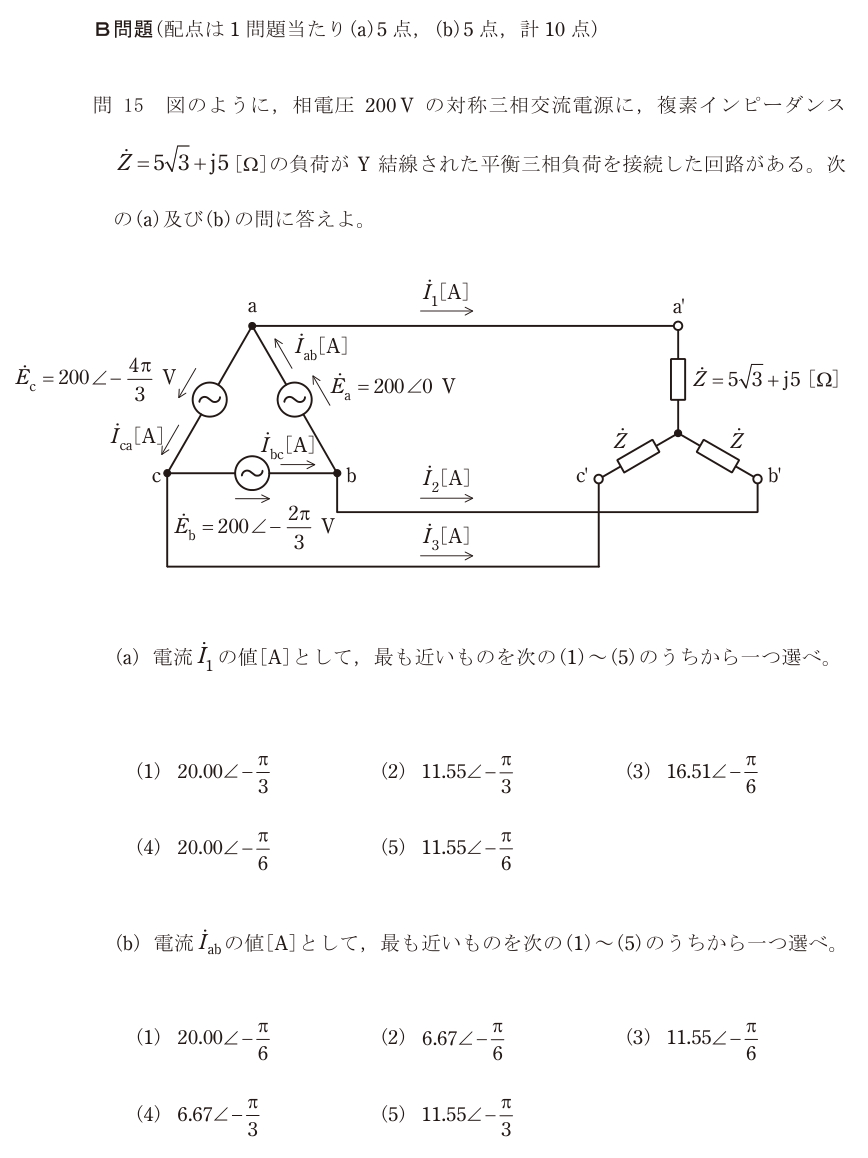

出典：一般財団法人電気技術者試験センター令和7年度上期第三種電気主任技術者試験理論科目問題（問題文・選択肢は改変せず、公開PDFの該当ページをそのまま掲載しています）

正解

(a)(2)

(b)(2)

正解の出典：同センターが公表している解答

解説

(a) 線電流 İ₁

負荷のインピーダンスから片付ける。Ż = 5√3 + j5 なので大きさ |Ż| = √((5√3)² + 5²) = √(75+25) = 10 Ω 偏角 = arctan(5/(5√3)) = arctan(1/√3) = π/6

次に電圧。電源はΔ（三角）結線で相電圧が 200 V。Δ結線では相電圧がそのまま線間電圧になるので、線間電圧も 200 V。

負荷はY（星形）結線なので、1相にかかるのは線間電圧を √3 で割った相電圧。相電圧 = 200/√3 ≈ 115.5 V

Y結線では線電流 = 相電流なので |İ₁| = 115.5/10 ≈ 11.55 A

位相は、Ėa = 200∠0 を基準にすると、Y負荷の相電圧が π/6 遅れ、さらに負荷のインピーダンス角ぶん π/6 遅れるので、合計 π/3 遅れる。 İ₁ ≈ 11.55∠(−π/3)。正解は(2)。

(b) 電源の相電流 İab

Δ結線では、線電流と相電流に次の関係がある。・大きさは相電流 = 線電流/√3 ・位相は相電流が線電流より π/6 進む

|İab| = 11.55/√3 ≈ 6.67 A 位相 = −π/3 + π/6 = −π/6 İab ≈ 6.67∠(−π/6)。正解は(2)。

この問題の要は「電源がΔ、負荷がY」という組合せに気づくこと。Δ側では電圧がそのまま、電流が 1/√3。Y側では電流がそのまま、電圧が 1/√3。どちらに √3 が掛かるのかを毎回図で確かめる。

大きさだけ合っていて位相が違う選択肢が並んでいるので、位相まで追い切らないと正解にたどりつけない作りになっている。

選択肢ごとの理由

(1)(a)の 20.00 A は線間電圧 200 V をそのまま Y負荷の相電圧として使った場合（200/10）。Y結線では √3 で割る。
(2)正しい。(a)は相電圧 200/√3 ≈ 115.5 V を |Ż| = 10 で割って 11.55 A、位相は π/6（Y結線）＋ π/6（負荷）で −π/3。(b)はΔの相電流なので大きさ 1/√3 の 6.67 A、位相は π/6 進んで −π/6。
(3)16.51 は √3 の掛け方が片側だけになった場合に出やすい値。
(4)大きさは 20.00 で、こちらも √3 で割り忘れている。位相だけを直しても合わない。
(5)(a)の大きさは合っているが位相が −π/6。Y結線の相電圧の遅れ π/6 と負荷の遅れ π/6 の両方を足す。
