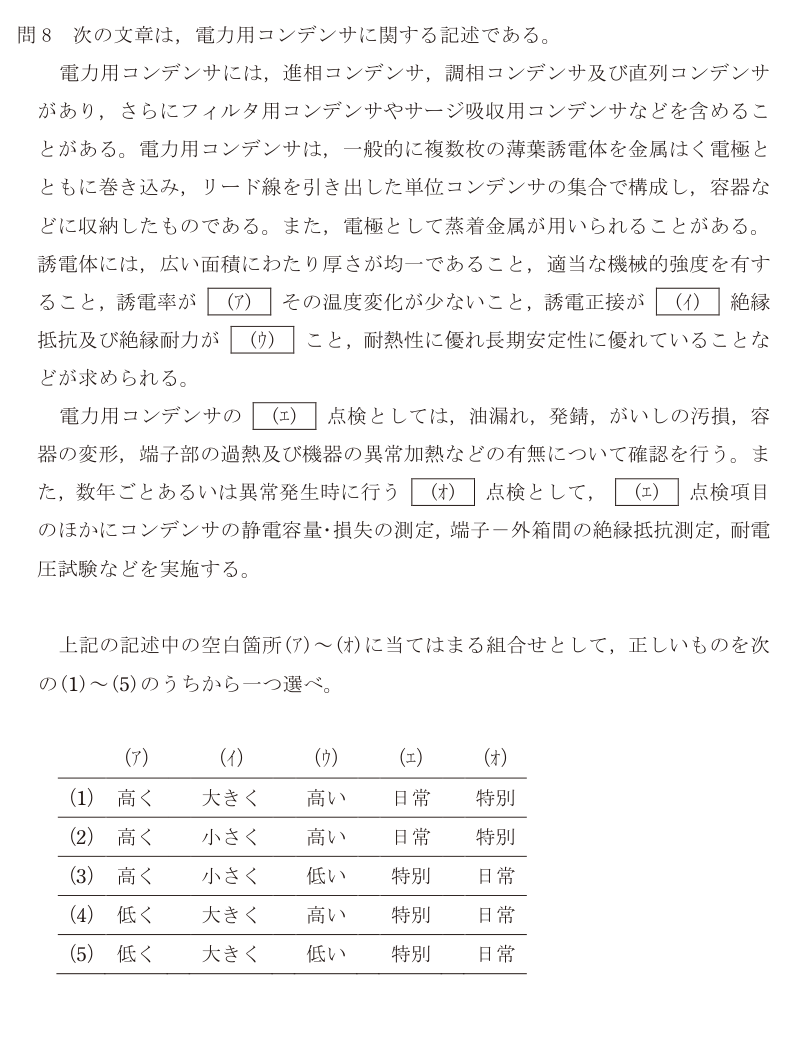

令和7年度 下期 機械 問8

電力用コンデンサ（進相コンデンサ）は、データセンターの高圧受電盤にほぼ必ず入っている機器で、月次点検の対象そのもの。 DCの負荷はUPS、サーバ電源、空調のインバータと、どれも遅れ力率になりやすい。力率が悪いと同じ電力を送るのに大きな電流が必要になり、電力会社との契約でも力率割引が受けられない。そこで進相コンデンサで力率を1に近づける。 点検で見るのは、この問題の日常点検の項目そのもの。**容器の膨れ**は内部で絶縁が破れてガスが出ているサインで、放置すると破裂する。**端子部の過熱**は接続の緩みで、サーモグラフィで撮ると一目で分かるため、DCでは受電盤の熱画像を定期的に記録する運用が一般的。数年ごとの特別点検で静電容量を測るのは、素子が徐々に抜けて容量が落ちていないかを見るためで、容量が落ちれば力率改善の効果もその分落ちている。 もう一つDC特有の注意が高調波。サーバ電源やインバータが出す高調波電流がコンデンサに流れ込むと、直列リアクトルがないと共振して過大電流が流れ、コンデンサが焼ける。だから進相コンデンサには6%の直列リアクトルを付けるのが原則になっている。
