令和7年度 下期 機械 問1

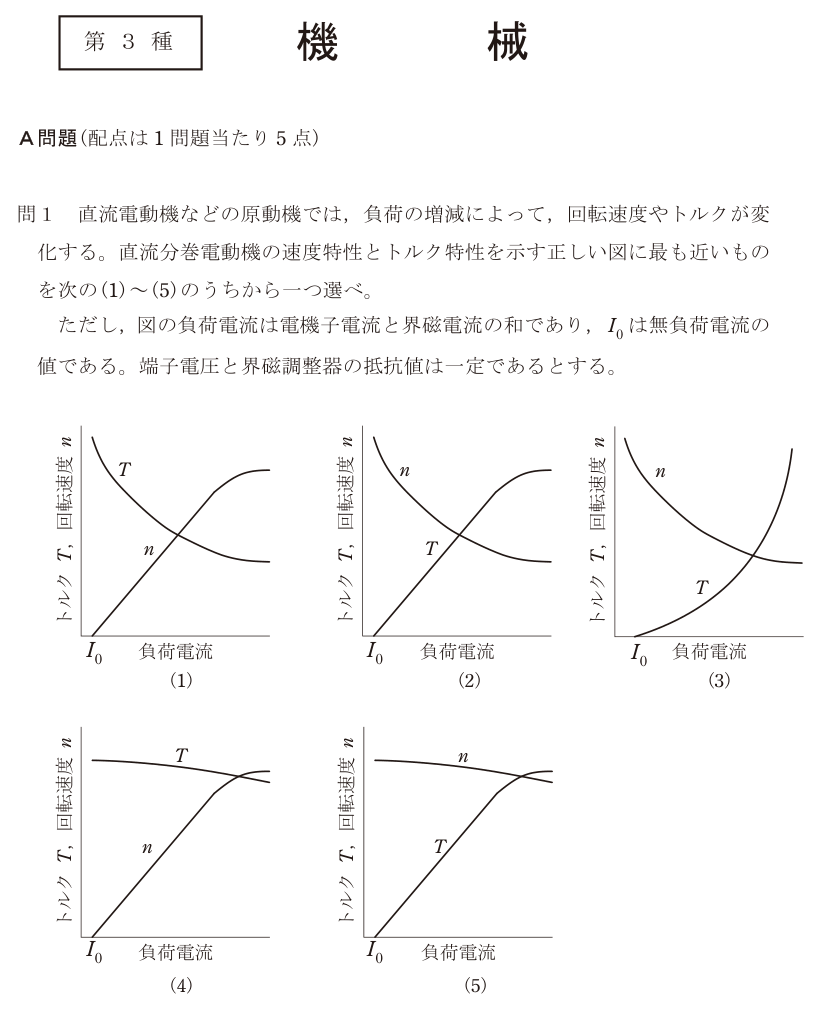

直流分巻電動機の速度特性とトルク特性のグラフを選ぶ
出典：一般財団法人 電気技術者試験センター 令和7年度 下期 第三種電気主任技術者試験 機械科目 問題（問題文・選択肢は改変せず、公開PDFの該当ページをそのまま掲載しています）
解説
分巻電動機は界磁巻線が電機子と並列に入っている。端子電圧と界磁調整器の抵抗が一定なら界磁電流も一定なので、磁束Φは負荷が変わっても変わらない。この「Φ一定」が2本のグラフの形を決める。
**トルク** T = kΦIa。Φが一定なので T は電機子電流にほぼ比例する。負荷電流を横軸に取ると、無負荷電流I₀のところから右上がりの直線になる。
**回転速度** n = (V − IaRa)/(kΦ)。分子で減るのは電機子抵抗による電圧降下 IaRa だけで、これは端子電圧に対してわずか（定格でも数%）。したがって n は負荷が増えると少しずつ下がるだけの、ほぼ水平に近い緩やかな下降曲線になる。分巻電動機が「定速度電動機」と呼ばれるのはこのため。
「緩やかに下がる曲線がn、直線的に上がるのがT」の組合せを探すと(4)と(5)が残り、この2つは曲線と直線に付けた記号が逆になっている。上側の緩やかな曲線がn、下から立ち上がる直線がTになっているのは(5)。
したがって正解は(5)。
(1)〜(3)のように回転速度が右下がりに急落するのは**直巻**電動機の特性。直巻はΦが電機子電流とともに増えるので、n ∝ 1/Ia の双曲線状になり、無負荷にすると危険な速度まで上がる。分巻と直巻の速度特性を取り違えないことが、この種の問題の分かれ目になる。
選択肢ごとの理由
- (1)回転速度が双曲線状に急落しており、直巻電動機の特性。分巻は界磁が一定なので速度はほぼ変わらない。
- (2)(1)と同じく速度が急落する形。加えてnとTの記号が入れ替わっている。
- (3)nもTも急な曲線になっており、トルクが電機子電流に比例するという分巻の性質を満たしていない。
- (4)形は正しいが記号が逆。緩やかに下がる曲線がT、直線がnになっている。分巻でトルクが下がることはない。
- (5)正しい。Φ一定なので T ∝ Ia の直線、n = (V − IaRa)/(kΦ) の緩やかな下降曲線になる。
