令和7年度下期法規問9

電気自動車等から一般用電気工作物へ電気を供給する設備の施設条件

法規A問題配点 6点

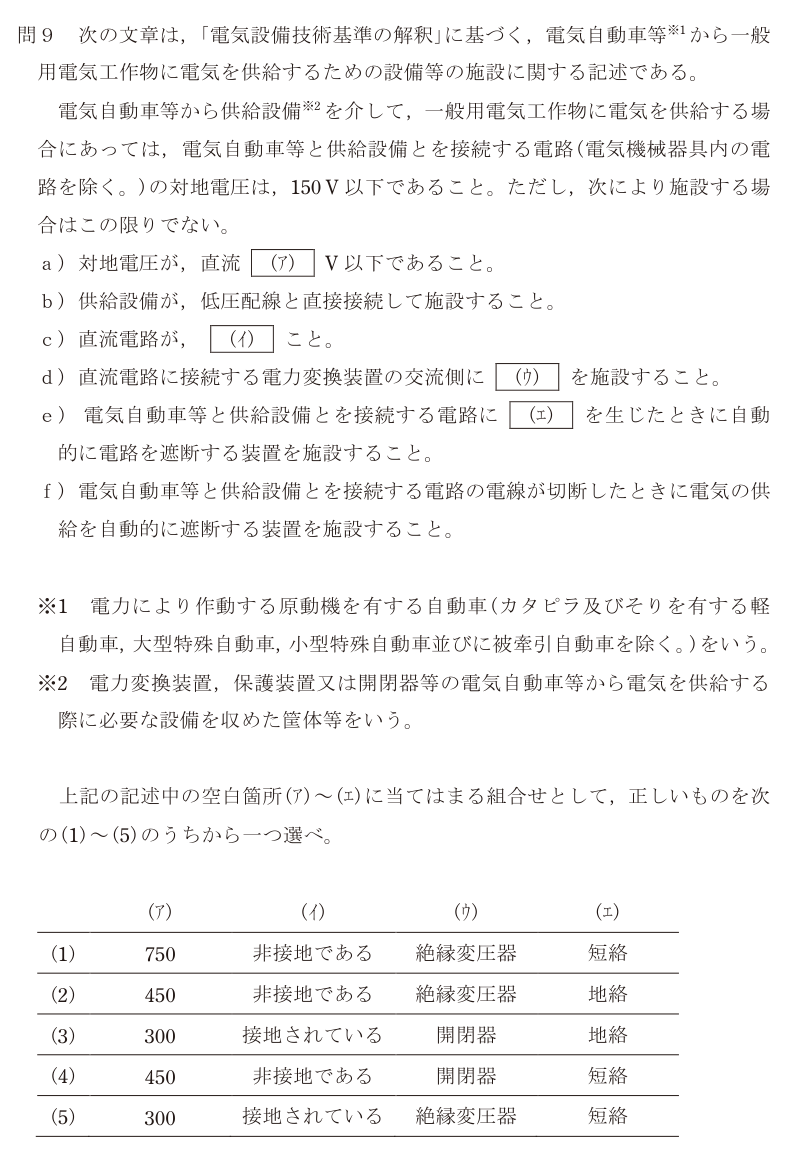

出典：一般財団法人電気技術者試験センター令和7年度下期第三種電気主任技術者試験法規科目問題（問題文・選択肢は改変せず、公開PDFの該当ページをそのまま掲載しています）

正解

(2)

正解の出典：同センターが公表している解答

解説

解釈第199条の2。V2H（Vehicle to Home）を想定した比較的新しい規定で、条件は「直流の高い電圧を安全に扱うための備え」で統一されている。

**(ア) 450** 原則は対地電圧150 V以下だが、a)〜f)の条件をすべて満たせば直流**450 V**以下まで認められる。電気自動車の駆動用電池の電圧（300〜400 V級）を扱えるようにするための緩和で、この数字が根拠になっている。

**(イ) 非接地である** 直流電路が**非接地**であること。非接地なら、1箇所が地絡しても地絡電流の経路ができず、直ちに感電や火災に至らない。

**(ウ) 絶縁変圧器** 直流電路に接続する電力変換装置の交流側に**絶縁変圧器**を施設する。交流側と直流側を電気的に切り離し、直流側を非接地に保つための措置。(イ)の非接地とセットの条件になっている。

**(エ) 地絡** 電気自動車等と供給設備とを接続する電路に**地絡**を生じたときに自動的に電路を遮断する装置。短絡ではなく地絡なのは、f)で電線の切断を別に規定していることからも読み取れる。

以上より (ア)450、(イ)非接地である、(ウ)絶縁変圧器、(エ)地絡。したがって正解は(2)。

選択肢ごとの理由

(1)(ア)の750 Vが誤り。この規定で認められるのは直流450 V以下。
(2)正しい。450 V以下／非接地／絶縁変圧器／地絡遮断装置。
(3)(ア)の300 V、(イ)の接地されている、(ウ)の開閉器がいずれも誤り。
(4)(ウ)の開閉器、(エ)の短絡が誤り。交流側に施設するのは絶縁変圧器、遮断するのは地絡。
(5)(ア)の300 V、(イ)の接地されている、(エ)の短絡が誤り。

この論点は、データセンターの現場でこう出てくる

電気自動車から建物へ電気を戻す仕組みは、データセンターの周辺設備としても検討対象に入ってきている。直接的なのは、DCの敷地内に設置するEV充電設備。従業員用・来訪者用の充電器は自家用電気工作物の一部になるので、電気主任技術者の保安管理の範囲に入る。急速充電器は数十kW〜の負荷なので、受電容量とデマンドへの影響も見ておく必要がある。より本質的なのは、**直流を扱う設備の作法**がこの条文に凝縮されていること。DCでは48V直流給電やリチウムイオン蓄電池、太陽光発電といった直流設備が増えている。直流は交流と違って電流の零点がないためアークが消えにくく、遮断が難しい。そのため「非接地にする」「絶縁変圧器で切り離す」「地絡を検出したら自動で遮断する」という3点セットが、直流設備を安全に扱う定石になる。さらに、DCの蓄電池を系統の需給調整に使う流れもある。UPSの蓄電池をリチウムイオンにして、平時は需給調整市場に容量を提供し、停電時は本来のバックアップとして働かせる、という使い方。この場合も「建物の外へ電気を出す」ことになるので、逆潮流と系統連系の保護をどう組むかがそのまま設計課題になる。条文が想定している構図は、規模を変えれば同じ。
