令和7年度下期法規問6

高圧屋側電線路の施設（展開した場所・ケーブル・支持点間距離）

法規A問題配点 6点

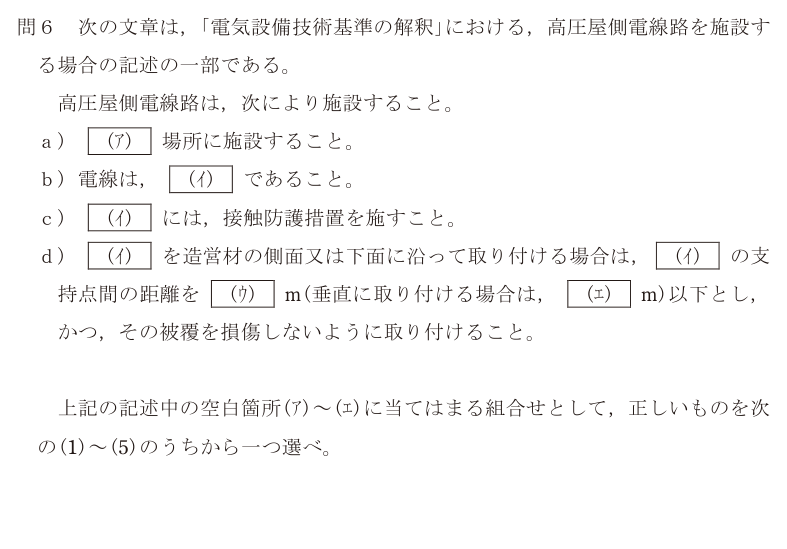

出典：一般財団法人電気技術者試験センター令和7年度下期第三種電気主任技術者試験法規科目問題（問題文・選択肢は改変せず、公開PDFの該当ページをそのまま掲載しています）

正解

(2)

正解の出典：同センターが公表している解答

解説

解釈第111条（高圧屋側電線路の施設）。高圧を建物の外壁に沿わせるという危険度の高い工事なので、条件はどれも厳しい方向で決まっていると考えると当てやすい。

**(ア) 展開した場所** 点検できる隠蔽場所ではなく、**展開した場所**（＝見えている場所）に限られる。高圧なので、隠れた場所に通すことは認められていない。

**(イ) ケーブル** 高圧屋側電線路の電線は**ケーブル**に限られる。絶縁電線は使えない。c)の「接触防護措置を施すこと」、d)の「その被覆を損傷しないように」という文からも、被覆と外装を持つケーブルを指していると読める。

**(ウ) 2 m ・ (エ) 6 m** 造営材の側面または下面に沿って取り付ける場合の支持点間の距離は**2 m以下**、垂直に取り付ける場合は**6 m以下**。垂直だとケーブル自身の重さが素直に下へかかり、たるみで外れる心配が少ないので、間隔を広く取れる。

以上より (ア)展開した場所、(イ)ケーブル、(ウ)2、(エ)6。したがって正解は(2)。

低圧屋側電線路（解釈第110条）では、がいし引き工事や合成樹脂管工事など複数の方法が認められ、支持点間の距離も別に定められている。高圧はケーブル一択、という差を押さえておく。

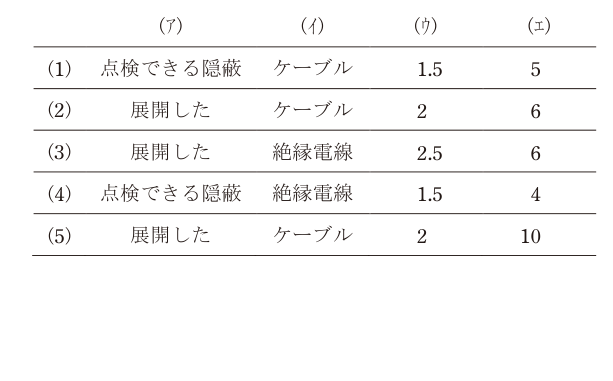

選択肢ごとの理由

(1)(ア)の点検できる隠蔽場所が誤り。高圧屋側電線路は展開した場所に限られる。
(2)正しい。展開した場所／ケーブル／側面・下面は2 m以下／垂直は6 m以下。
(3)(イ)の絶縁電線が誤り。高圧屋側電線路の電線はケーブルに限られる。
(4)(ア)(イ)ともに誤り。展開した場所にケーブルで施設する。
(5)(エ)の10 mが誤り。垂直に取り付ける場合の支持点間距離は6 m以下。

この論点は、データセンターの現場でこう出てくる

高圧のケーブルを建物に沿わせる工事は、データセンターの受電設備まわりで実際に発生する。キュービクルが屋外にあり、そこから建物内の高圧盤まで引き込むような構成が典型。支持点間の距離の規定は、地味だが**点検で必ず見る項目**になる。ケーブルは自重と温度変化で少しずつ動き、支持金物のところで外装がこすれる。屋外なら紫外線と雨で外装が劣化する。ここが破れて水が入ると、絶縁が徐々に落ちて、最終的には地絡事故になる。DCで高圧側の地絡が起きれば、受電が止まり、非常用発電機に切り替わるまでの間はUPSの電池だけが頼りになる。 DCの高圧ケーブルでは、これに加えて**予防保全の診断**が行われる。CVケーブルの水トリー劣化を見る直流漏れ電流測定や絶縁抵抗の傾向管理、活線のまま部分放電を測る方法などがあり、年次点検の停電時間が取りにくいDCでは活線診断の比重が高い。もう一つ現場的な話として、**ケーブルの引き込み口の防火・防水**がある。建物の壁を貫通する箇所は、法令上も運用上も塞ぐ必要があり、ここの処理が甘いと雨水や小動物が入る。サーバ室への浸水は最悪の事故のひとつなので、貫通部の点検は電気主任技術者の巡回コースに必ず入れる。
