令和7年度下期法規問3

電気設備技術基準の保安原則（異常時の電位上昇と接地の目的）

法規A問題配点 6点

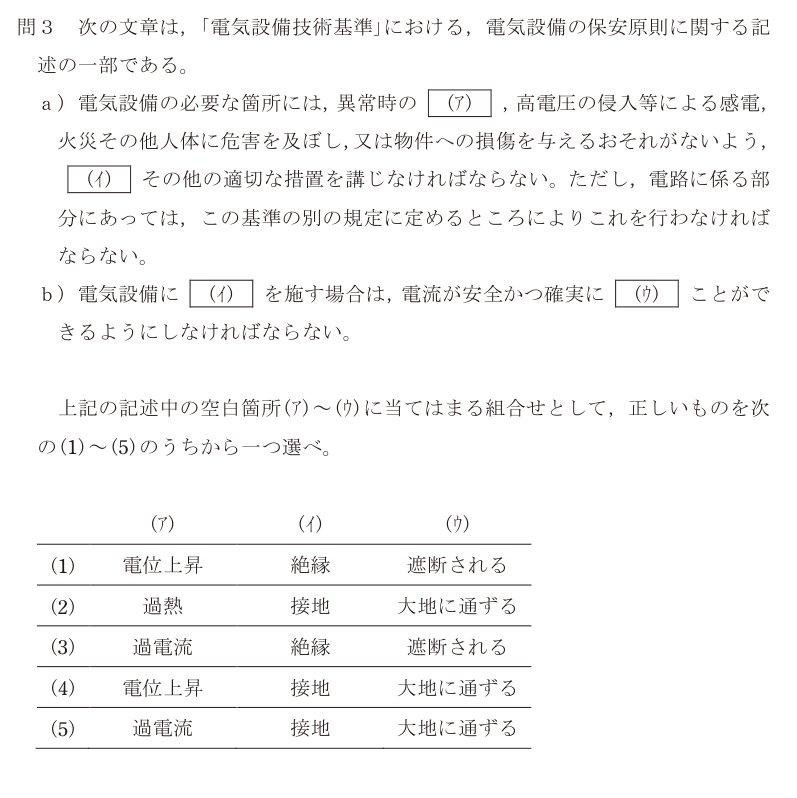

出典：一般財団法人電気技術者試験センター令和7年度下期第三種電気主任技術者試験法規科目問題（問題文・選択肢は改変せず、公開PDFの該当ページをそのまま掲載しています）

正解

(4)

正解の出典：同センターが公表している解答

解説

電技第10条（電気設備の接地）と第11条（電気設備の接地の方法）から。条文の言葉を知らなくても、**接地は何のためにやるのか**を考えれば埋まる。

**(ア) 電位上昇** 条文は「異常時の**電位上昇**、高電圧の侵入等による感電、火災その他人体に危害を及ぼし、又は物件への損傷を与えるおそれがないよう」と続く。過電流や過熱は電線・機器の話で、この文は「電位が上がること」と「高電圧が入ってくること」という2つの異常を並べている。

**(イ) 接地** (ア)の危険を防ぐ措置で、b)で「(イ)を施す場合は」と受けているもの。絶縁は電流を通さないための措置で、「施す」対象としても、b)の「電流が安全かつ確実に…」という文ともつながらない。答えは接地。

**(ウ) 大地に通ずる** 接地の目的は、地絡電流や雷サージを**大地へ安全に逃がす**こと。遮断されることを目的にすると、接地ではなく遮断器の話になる。

以上より (ア)電位上昇、(イ)接地、(ウ)大地に通ずる。したがって正解は(4)。

b)の一文は、接地工事に接地抵抗値の上限や接地線の太さが決められている理由そのもの。抵抗が大きければ電位が上がり、線が細ければ溶断して電流の逃げ道がなくなる。

選択肢ごとの理由

(1)(イ)の絶縁、(ウ)の遮断されるがいずれも誤り。b)の「電流が安全かつ確実に」は電流を流す話なので、絶縁ではつながらない。
(2)(ア)の過熱が誤り。この条文が並べているのは電位上昇と高電圧の侵入。
(3)(ア)の過電流、(イ)の絶縁、(ウ)の遮断されるといずれも接地の条文と合わない。
(4)正しい。異常時の電位上昇に対して接地を施し、電流が安全かつ確実に大地に通ずるようにする。
(5)(ア)の過電流が誤り。過電流の防止は遮断器・ヒューズの規定で別に定められている。

この論点は、データセンターの現場でこう出てくる

接地は、データセンターでは安全のためだけでなく**サーバが正常に動くため**の設備でもある。ここが一般のビルと大きく違う。保安上の役割はこの条文のとおりで、地絡が起きたときに機器の金属部分の電位が上がらないようにし、漏電遮断器を確実に動作させる。DCでは受変電設備から各ラックまで金属部分が延々とつながっているので、どこか1箇所の地絡が広い範囲に影響しうる。これに加えてDCでは、**基準電位（アース）が信号の基準になる**。ラック間で接地の電位に差があると、そこをつなぐ通信ケーブルに電流が流れ（グラウンドループ）、通信エラーやノイズの原因になる。だからサーバ室では床下にメッシュ状の接地網を組み、各ラックをそこへ短く接続して、どこでも電位が同じになるように作る（等電位ボンディング）。雷対策も同じ考え方の延長にある。雷サージが入ったとき、接地抵抗が高いと建物全体の電位が持ち上がり、外部から入る通信線との間に大きな電位差が生じて機器が壊れる。DCで接地抵抗を規定値よりかなり低く作り込み、SPD（避雷器）を電源側と通信側の両方に入れるのは、この電位差を作らないため。条文の「電位上昇」という言葉は、そのまま現場の設計思想になっている。
