令和7年度下期法規問10

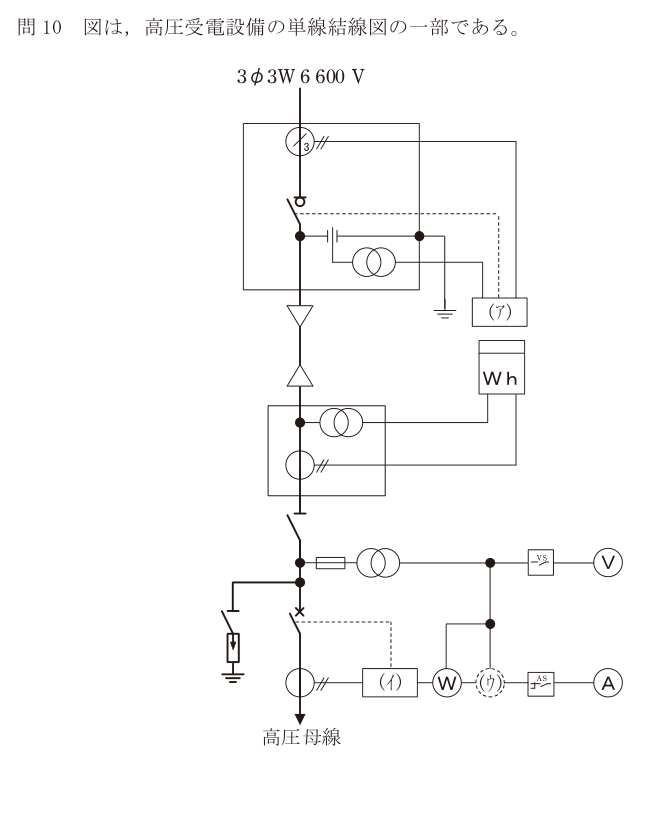

高圧受電設備の単線結線図で、空白の継電器・計器を読み取る

法規A問題配点 6点

出典：一般財団法人電気技術者試験センター令和7年度下期第三種電気主任技術者試験法規科目問題（問題文・選択肢は改変せず、公開PDFの該当ページをそのまま掲載しています）

正解

(5)

正解の出典：同センターが公表している解答

解説

単線結線図の読み取りは、**その機器に何が入力されているか**を追うと確実に決まる。

**(ア) 地絡継電器** 図の最上部、引込口に描かれているのは零相変流器（ZCT）で、その下に接地形計器用変圧器（EVT/ZPD）がつながっている。ZCTは零相電流、EVTは零相電圧を検出する装置で、この2つを受けて動作するのは**地絡継電器**（地絡方向継電器）。点線が上の開閉器（区分開閉器）へ戻っているのは、地絡を検出したらこれをトリップさせるため。過電流継電器や過電圧継電器はZCTを入力に取らない。

**(イ) 過電流継電器** 高圧母線側で、変流器（CT）から入力を受けて遮断器を動作させる位置にある。CT入力で遮断器をトリップさせる継電器は**過電流継電器**（OCR）。短絡・過負荷から設備を守る、受電設備の基本の保護。

**(ウ) 力率計** 図の下段は計器の並びで、VT（計器用変圧器）から電圧、CTから電流を取っている。(ウ)は電力計(W)と電流計(A)の間にあり、**電圧と電流の両方**が入っている。電圧と電流の位相差から求まる計器なので**力率計**。周波数計は電圧だけで測れるので、電流の入力は要らない。

以上より (ア)地絡継電器、(イ)過電流継電器、(ウ)力率計。したがって正解は(5)。

単線結線図の問題は、記号を丸暗記するより「ZCTが描いてあれば地絡、CTなら過電流、VTだけなら電圧・周波数、VTとCTの両方なら電力・力率」と、入力から逆に決めるほうが速くて確実。

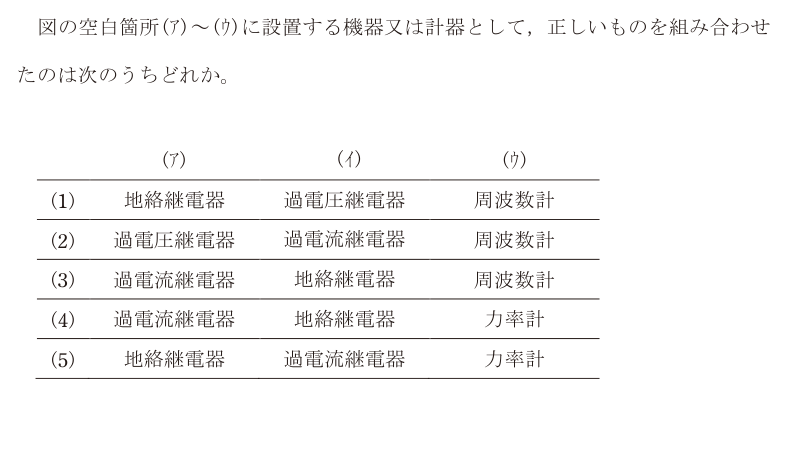

選択肢ごとの理由

(1)(ア)は正しいが、(イ)の過電圧継電器が誤り。CTから入力を受けて遮断器を動かすのは過電流継電器。
(2)(ア)の過電圧継電器が誤り。ZCTとEVTを受けるのは地絡継電器。
(3)(ア)(イ)が入れ替わっており、(ウ)の周波数計も誤り。
(4)(ア)(イ)が入れ替わっている。引込口のZCT側が地絡継電器。
(5)正しい。地絡継電器／過電流継電器／力率計。

この論点は、データセンターの現場でこう出てくる

この単線結線図は、データセンターのキュービクル（高圧受電設備）そのもの。電気主任技術者が毎月向き合う図面で、点検の対象がそのまま描かれている。 **地絡継電器**は、DCで最も気を遣う保護のひとつ。構内で地絡が起きたときに自分の設備だけを切り離せないと、電力会社の配電用変電所側が動作して、同じ配電線につながる周辺一帯を巻き込む波及事故になる。これを起こすとDC事業者としての信用に直結するので、地絡方向継電器（DGR）にして、構内の事故か構外の事故かを方向で判別できるようにするのが定石。 **過電流継電器**は、上位（電力会社）との**保護協調**が肝になる。自分側の動作時間が上位より遅いと、やはり波及事故になる。整定値は年次点検で継電器試験装置を使って確認し、記録に残す。 **力率計**は保安というより経済性の計器。DCは進相コンデンサで力率を1に近づけているが、夜間など負荷が軽いときにコンデンサを入れっぱなしにすると進み力率になり、かえって電圧が上がる。力率計を見ながらコンデンサの投入段数を調整する（自動力率調整装置に任せることも多い）。図面が読めることは、点検で「どこを見るか」が分かることと同じ。継電器の整定値、CT・VTの変流比、遮断器の型式は、すべてこの1枚から追える。
