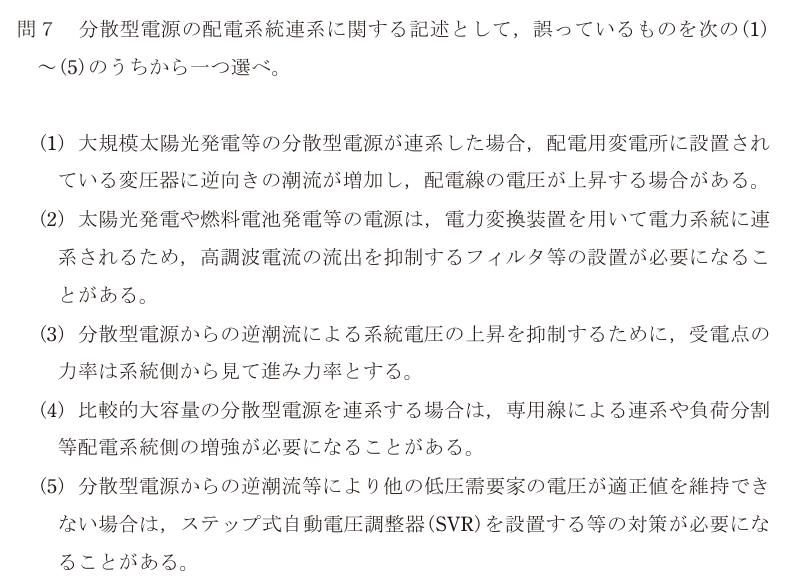

令和7年度 上期 電力 問7

データセンターは電気を大量に使う側だが、屋上の太陽光や非常用発電機を持つと、系統に電気を返す側にも回りうる。そこで出てくるのがこの連系のルールである。 非常用発電機の月次試験を「系統に並列したまま」行う場合、その瞬間だけ発電機が系統とつながる。逆潮流を出さない前提（逆潮流なしの連系）でも、系統連系保護装置（逆電力継電器・不足電圧継電器・周波数継電器など）が要る。試験のたびに保護が正しく働くかを確かめるのは、系統側の他の需要家を守るためでもある。 力率の話は逆潮流がなくても効いてくる。データセンターの受電点力率は、電気料金の力率割引に直結する。進相コンデンサを入れて力率を100%に近づけるのが基本だが、**夜間など負荷が軽いときにコンデンサを入れっぱなしにすると進み力率になり、受電点の電圧が上がる**。この問題が言っている向きとまったく同じ現象で、電力会社から是正を求められることがある。負荷に応じてコンデンサを段階的に入り切りする自動力率調整装置が付いているのはこのためである。 もうひとつ、(2)の高調波はデータセンターの本丸と言ってよい。サーバの電源もUPSもすべてスイッチング電源で、第5・第7高調波を出す。これが変圧器の過熱や進相コンデンサの焼損を招くため、直列リアクトルやアクティブフィルタで抑える。「電気を作る側の話」に見えて、実は自分の設備の話である。
