令和7年度上期電力問6

ガス絶縁開閉装置（GIS）の性質（誤りを1つ選ぶ）

電力A問題配点 5点

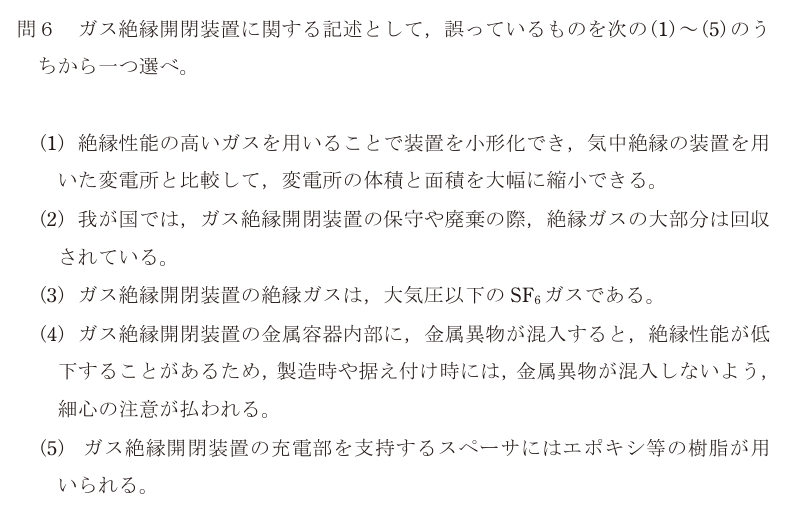

出典：一般財団法人電気技術者試験センター令和7年度上期第三種電気主任技術者試験電力科目問題（問題文・選択肢は改変せず、公開PDFの該当ページをそのまま掲載しています）

正解

(3)

正解の出典：同センターが公表している解答

解説

GISは、遮断器・断路器・母線といった充電部を金属容器に収め、中をSF6ガスで満たした開閉装置。ここで問われているのは「そのガスがどんな状態で入っているか」である。

誤りは(3)の「**大気圧以下**のSF6ガス」。実際のGISは、SF6を**0.3〜0.5MPa程度に加圧して**封入している。正解は(3)。

なぜ加圧するのか。気体の絶縁耐力は圧力にほぼ比例して上がる（パッシェンの法則の、圧力が高い側の領域）。SF6は大気圧でも空気の約3倍の絶縁耐力を持つが、それだけでは装置を小さくできない。加圧して初めて、気中絶縁なら何メートルも要る離隔を数十センチに詰められる。GISが小形化できる理由は「SF6を使ったから」ではなく「SF6を加圧して使ったから」である。

加圧されているということは、**抜ける方向に漏れる**ということでもある。だからGISにはガス密度継電器が付いていて、圧力（正確には温度補正した密度）が下がったら警報を出し、さらに下がれば遮断器の操作をロックする。「大気圧以下」と書かれた選択肢に違和感を持てるかは、この監視装置の存在を知っているかとつながっている。

他の4つは正しい記述で、いずれもGISの実務でそのまま出てくる内容である。とくに(4)の金属異物は、GISの事故原因として実際に多い。容器内に数ミリの金属片が残っていると、電界で動いて充電部に近づき、絶縁を壊す。

選択肢ごとの理由

(1)正しい。SF6の高い絶縁耐力を加圧して使うことで離隔を詰められ、変電所の体積・面積を大幅に小さくできる。都市部や地下変電所で使われる理由がこれ。
(2)正しい。SF6は強力な温室効果ガス（CO2の約23 900倍）なので、保守や廃棄の際は大気へ放出せず回収する運用になっている。
(3)これが誤り。GISのSF6は大気圧以下ではなく、0.3〜0.5MPa程度に加圧して封入する。加圧して初めて小形化できる。
(4)正しい。容器内に金属異物が残ると電界で移動して絶縁性能を落とすため、製造・据付時の異物管理が重要になる。
(5)正しい。充電部を容器の中で支えるスペーサにはエポキシ樹脂が使われる。絶縁と機械的支持を兼ねる部品。
