令和7年度 下期 理論 問13

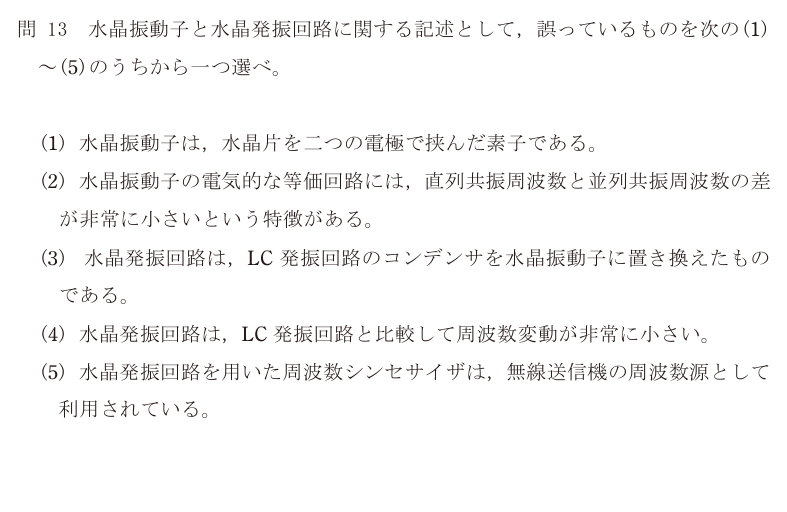

水晶振動子と水晶発振回路の性質（誤っている記述を選ぶ）
出典：一般財団法人 電気技術者試験センター 令和7年度 下期 第三種電気主任技術者試験 理論科目 問題（問題文・選択肢は改変せず、公開PDFの該当ページをそのまま掲載しています）
解説
誤っているのは(3)。
水晶発振回路は、LC発振回路の**コンデンサ**ではなく**コイル（インダクタ）**を水晶振動子に置き換えたもの。理由は水晶振動子の周波数特性にある。
水晶振動子は、直列共振周波数と並列共振周波数のあいだの、ごく狭い範囲でだけ**誘導性（コイルと同じふるまい）**になる。発振回路はこの誘導性の領域を使うので、コイルの代わりに入る。しかもその領域が非常に狭いため、発振周波数はほぼその一点に固定され、温度や電源電圧が変わってもずれにくい。
ほかの記述の確認: (1) 水晶片を2枚の電極で挟んだ構造で正しい。圧電効果で電圧と機械的振動が相互に変換される。 (2) 直列共振周波数と並列共振周波数の差が非常に小さいのは、水晶振動子の等価回路で直列容量が非常に小さいため。これが安定度の高さの理由。 (4) LC発振回路の安定度が10⁻³〜10⁻⁴程度なのに対し、水晶発振回路は10⁻⁶以上の安定度が得られる。 (5) 水晶発振器を基準にPLLで任意の周波数を作る周波数シンセサイザは、無線送信機の周波数源として標準的に使われている。
選択肢ごとの理由
- (1)正しい記述。水晶片を電極で挟み、圧電効果で振動させる。
- (2)正しい記述。2つの共振周波数の差が小さいことが、周波数安定度の高さにつながる。
- (3)これが誤り。置き換えるのはコンデンサではなくコイル。水晶振動子は2つの共振周波数のあいだで誘導性になり、その領域を使う。
- (4)正しい記述。周波数変動はLC発振回路より2〜3桁小さい。
- (5)正しい記述。水晶発振器を基準にPLLで所要の周波数を合成する。
