令和7年度上期法規問9

金属ダクト工事（電線の収容率20%・50%と、接地工事の区分）

法規A問題配点 6点

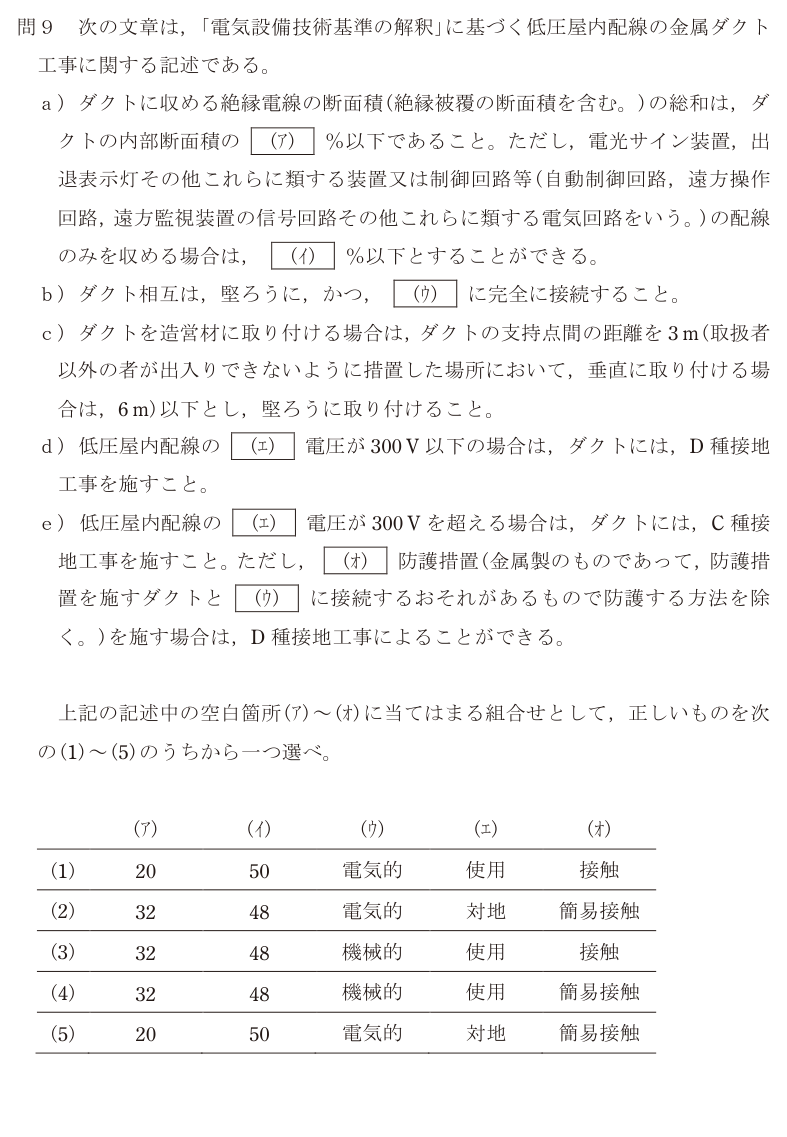

出典：一般財団法人電気技術者試験センター令和7年度上期第三種電気主任技術者試験法規科目問題（問題文・選択肢は改変せず、公開PDFの該当ページをそのまま掲載しています）

正解

(1)

正解の出典：同センターが公表している解答

解説

電気設備技術基準の解釈**第162条**（金属ダクト工事）。数字と用語を5つ埋める。

**(ア)(イ) 電線の収容率**

> ダクトに収める絶縁電線の断面積（絶縁被覆の断面積を含む。）の総和は、ダクトの内部断面積の**20**%以下であること。ただし、電光サイン装置、出退表示灯その他これらに類する装置又は制御回路等の配線のみを収める場合は、**50**%以下とすることができる。

**20%と50%**。この2つはセットで覚える。

なぜ20%と低いのかというと、**電線が発熱するから**である。ダクトにぎっしり詰めると放熱できず、絶縁物の許容温度を超える。緩和される50%のほうは、電光サインや制御回路——つまり**電流が小さく発熱がほとんどない用途**に限られている。数字の理由が発熱にあると分かれば、どちらが20でどちらが50かを取り違えない。

**(ウ) ダクト相互の接続**

> ダクト相互は、堅ろうに、かつ、**電気的**に完全に接続すること。

**電気的**。機械的に固定するだけでは不十分で、**電気的な導通**が要る。ダクトは金属製で接地する対象なので、途中で導通が切れていると、その先のダクトが接地されないまま充電される危険がある。「堅ろうに」が機械的な話、「電気的に」が導通の話、と2つ並んでいる構造を読む。

**(エ) 電圧の種別**

**使用**電圧。300Vを境に接地工事の種別が変わるのは、電技解釈で共通の区分である。ここは「対地電圧」ではなく「使用電圧」。

**(オ) 緩和の条件**

> ただし、**接触**防護措置（金属製のものであって、防護措置を施すダクトと電気的に接続するおそれがあるもので防護する方法を除く。）を施す場合は、D種接地工事によることができる。

**接触**防護措置。より緩い「簡易接触防護措置」ではない。

接地工事の整理：

| 使用電圧 | 接地工事 | |---|---| | 300V以下 | **D種** | | 300V超 | **C種**（接触防護措置を施せばD種でよい） |

(ア)20、(イ)50、(ウ)電気的、(エ)使用、(オ)接触。正解は(1)。

選択肢ごとの理由

(1)正しい。収容率は原則20%・制御回路等のみなら50%、ダクト相互は電気的に完全接続、使用電圧300V以下でD種・超過でC種（接触防護措置を施せばD種）。
(2)(ア)32%・(イ)48%は金属管工事などの別の数値と混同している。金属ダクトは20%と50%。
(3)(ウ)の機械的が誤り。条文は「堅ろうに、かつ、電気的に完全に接続」で、機械的な固定と電気的導通の両方を求めている。
(4)(ア)(イ)(ウ)(オ)が誤り。とくに(オ)は簡易接触防護措置ではなく接触防護措置。
(5)(エ)の対地電圧が誤り。接地工事の種別を分ける境目は使用電圧300V。
