令和7年度上期法規問6

低圧架空引込線の電線の太さ（径間15m以下の緩和）

法規A問題配点 6点

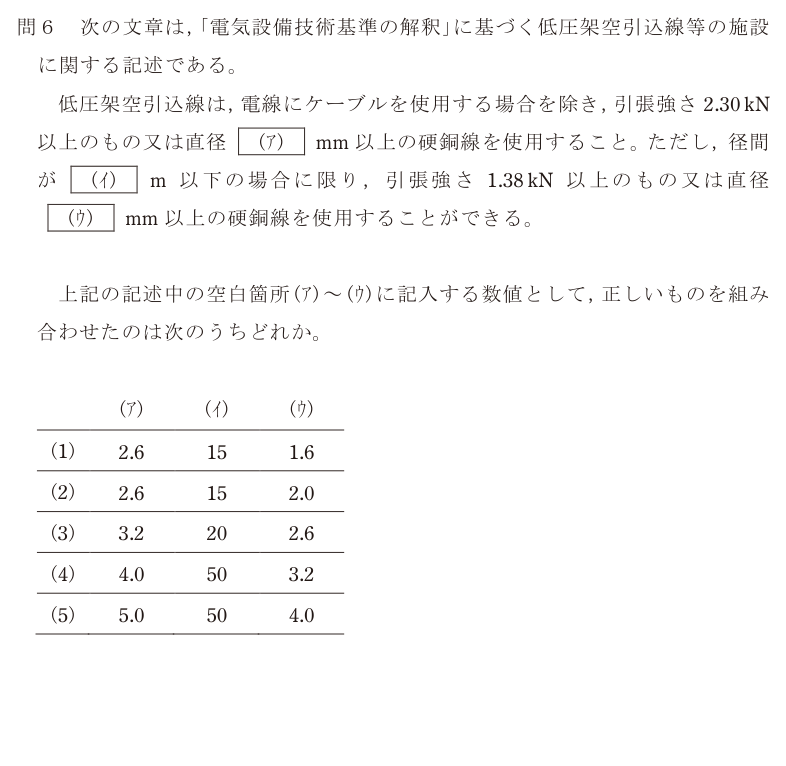

出典：一般財団法人電気技術者試験センター令和7年度上期第三種電気主任技術者試験法規科目問題（問題文・選択肢は改変せず、公開PDFの該当ページをそのまま掲載しています）

正解

(2)

正解の出典：同センターが公表している解答

解説

電気設備技術基準の解釈**第116条**（低圧架空引込線等の施設）の数値問題。

> 低圧架空引込線は、電線にケーブルを使用する場合を除き、引張強さ**2.30kN**以上のもの又は直径**2.6mm**以上の硬銅線を使用すること。ただし、径間が**15m**以下の場合に限り、引張強さ**1.38kN**以上のもの又は直径**2mm**以上の硬銅線を使用することができる。

(ア)2.6、(イ)15、(ウ)2.0。正解は(2)。

問題文は引張強さ（2.30kN・1.38kN）を与えてくれているので、**それと対になる直径を覚えているか**が問われている。ここは対応表として押さえる。

| 引張強さ | 硬銅線の直径 | |---|---| | 2.30 kN | 2.6 mm | | 1.38 kN | 2.0 mm |

この対応は電気工事士試験でも繰り返し出る組み合わせで、**2.30kN ↔ 2.6mm** をひとかたまりで覚えておくと、他の条文（低圧架空電線の太さなど）でも使える。

**(イ)の15m**が緩和の条件である。短い径間なら電線にかかる張力も小さいので、細い線でもよいという趣旨。20mや50mといった選択肢が並んでいるが、**引込線の緩和は15m**。

迷ったときの考え方として、**原則が太く、例外が細い**という向きを先に決めるとよい。(ア)が原則（2.6mm）で(ウ)が例外（2.0mm）なので、(ア) > (ウ) でなければならない。この関係を満たさない組み合わせは、その場で消せる。

なお、この規定は**ケーブルを使う場合には適用されない**（条文の「ケーブルを使用する場合を除き」）。実際の低圧引込みはDV線（引込用ビニル絶縁電線）やケーブルが主流なので、裸の硬銅線の規定が問われるのは試験特有ともいえる。ただし引張強さの考え方自体は、支持物の強度計算につながっている。

選択肢ごとの理由

(1)(ウ)の1.6mmは屋内配線の最小太さとしてよく出る数字だが、引込線の緩和後の値は2.0mm。
(2)正しい。原則は2.6mm（2.30kN）以上、径間15m以下に限り2.0mm（1.38kN）以上とできる。
(3)(ア)3.2mm・(イ)20m・(ウ)2.6mmはいずれも条文と異なる。原則の2.6mmと緩和の15mを押さえる。
(4)(ア)4.0mm・(イ)50mは高圧架空電線などの数値と混同した場合。低圧引込線の緩和条件は15m。
(5)(ア)5.0mm・(イ)50m・(ウ)4.0mmとも過大。低圧引込線にこれほどの太さは要求されない。

この論点は、データセンターの現場でこう出てくる

低圧架空引込線そのものは、大規模なデータセンターでは主役ではない（高圧・特別高圧で受電し、構内は地中埋設が基本）。しかし**構内の付帯設備**では現役である。 - 守衛所・ゲート設備への電源 - 屋外の照明柱・監視カメラ柱 - 仮設の工事用電源 - 冷却塔や発電機の屋外制御盤これらへ短い径間で架空配線することがあり、そのとき「15m以下なら細くてよい」という緩和が実際に使われる。実務で押さえたいのは、**この条文が電線の太さを電気的な理由（許容電流）ではなく、機械的な理由（引張強さ）で決めている**という点である。電線の太さを決める要素は3つある。 1. **許容電流**：流れる電流に対して発熱が許容範囲か 2. **電圧降下**：末端の電圧が規定内に収まるか 3. **機械的強度**：自重・風圧・積雪・氷雪に耐えるか架空配線では③が効いてくる。負荷が数百Wの監視カメラでも、電流だけで決めれば細い線で足りるが、風で揺れて断線しては意味がない。だから最小太さが法令で決められている。データセンターの構内で起きやすいのは、**仮設電源の引き回し**である。工事のたびに仮設のケーブルが張られるが、径間が長いのに支持が甘い、たるみが大きくて車両が引っかける、といった状態になりやすい。仮設であっても電気設備技術基準は適用されるので、工事の受け入れ時に確認する項目に入れておく。「電気的には足りているのに、機械的に足りない」という失敗は、この条文を知っていれば避けられる。
