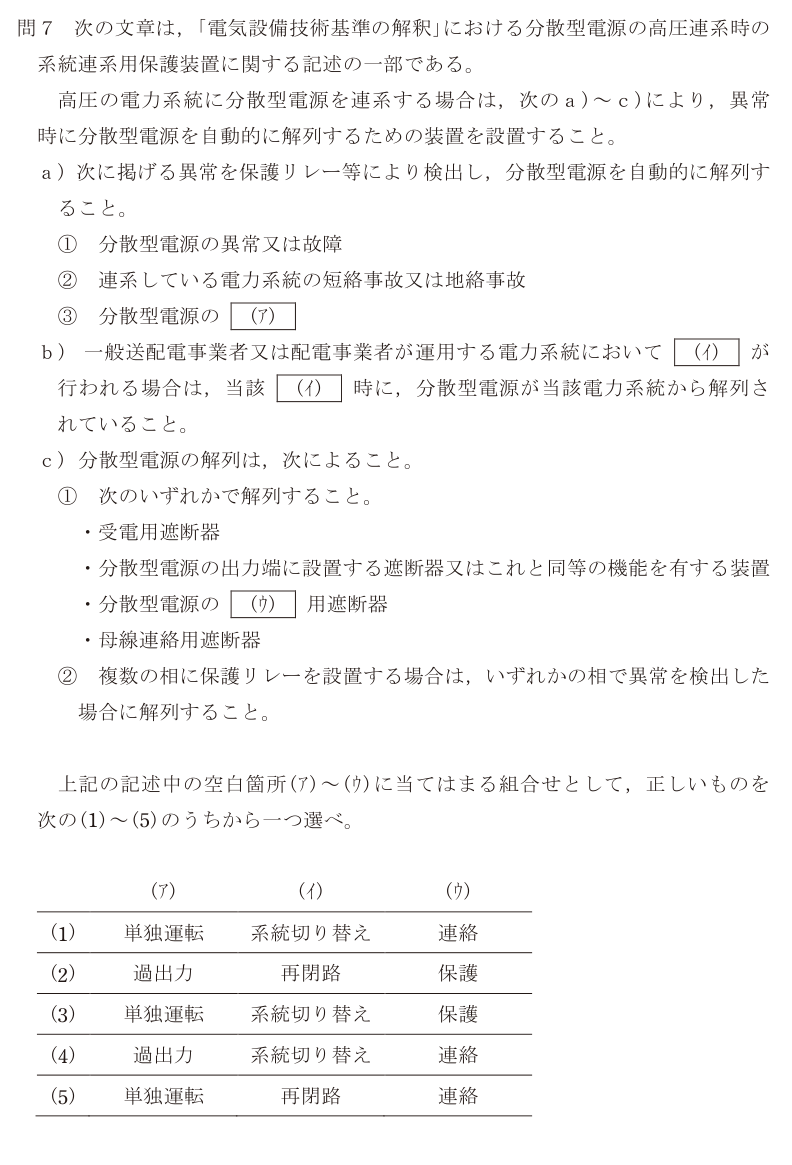

令和7年度 上期 法規 問7

この条文は、データセンターが**非常用発電機を系統と並列運転する**場合と、**屋上に太陽光を載せる**場合の両方に直接かかってくる。 **① 再閉路との協調がいちばん厳しい** 配電線の再閉路は、事故から**1秒程度**で行われる。つまり分散型電源側は、系統の事故を検出してから1秒以内に確実に解列しなければならない。これは保護リレーの整定（動作時間の設定）で担保する。 再閉路の瞬間に解列できていないと何が起きるか。系統側の電圧と、発電機側の電圧の位相がずれたまま再投入されるので、**同期外れ投入**と同じ状態になる。大電流が流れ、発電機の軸に衝撃トルクがかかる。機械18問の同期投入の話（周波数・電圧・位相の3条件）が、ここで裏側から出てくる。 **② 単独運転検出は「見えにくい異常」を見つける仕組み** 系統が停電しても、分散型電源の出力と構内負荷がたまたま釣り合っていると、電圧も周波数もほとんど変化しない。これを**単独運転の不感帯**という。だから受動的な検出（電圧・周波数の変化を見る）だけでは足りず、**能動的方式**（わざと周波数や無効電力を揺らして、系統がつながっていれば戻される、つながっていなければ発散する、という性質を使う）を併用する。 データセンターは自家発とUPSを持つため、構内に電圧が残りやすく、この不感帯に入りやすい。**保護の設計を系統連系の専門業者任せにせず、どの方式で検出しているかを把握しておく**必要がある。 **③ 年次点検で必ず試験する** 逆電力継電器（RPR）、不足電圧継電器（UVR）、過電圧継電器（OVR）、周波数継電器（OFR/UFR）——これらの動作試験は、非常用発電機を系統並列で運転する施設では必須項目である。整定値が図面どおりか、動作時間が再閉路より速いかを確認する。 **保護が効かないまま何年も運転していた**というのは、試験を省略した施設で実際に見つかる。動かないことが平常なので、試験しない限り誰も気づかない。
