令和7年度上期法規問3

低圧電線路の絶縁性能（漏えい電流は最大供給電流の2000分の1以下）

法規A問題配点 6点

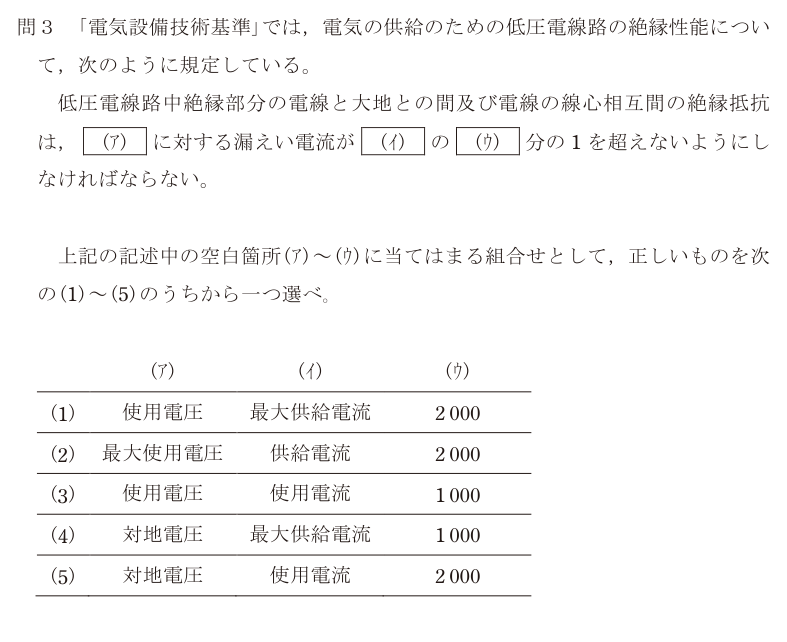

出典：一般財団法人電気技術者試験センター令和7年度上期第三種電気主任技術者試験法規科目問題（問題文・選択肢は改変せず、公開PDFの該当ページをそのまま掲載しています）

正解

(1)

正解の出典：同センターが公表している解答

解説

電気設備技術基準**第22条**（低圧電線路の絶縁性能）の条文そのもの。短い条文なので、丸ごと覚えてしまうのが早い。

> 低圧電線路中絶縁部分の電線と大地との間及び電線の線心相互間の絶縁抵抗は、**使用電圧**に対する漏えい電流が**最大供給電流**の**2000**分の1を超えないようにしなければならない。

(ア)使用電圧、(イ)最大供給電流、(ウ)2000。正解は(1)。

3つの空欄それぞれに、紛らわしい選択肢が用意されている。

**(ア) 使用電圧か対地電圧か最大使用電圧か** 条文は「使用電圧」。対地電圧は接地方式によって値が変わる概念で、絶縁性能の基準としては別の条文（低圧屋内配線の絶縁抵抗値など）で使われる。ここは素直に使用電圧。

**(イ) 最大供給電流か供給電流か使用電流か** 条文は「最大供給電流」。**最大**が付く。いちばん厳しい条件で判定するという趣旨である。

**(ウ) 2000 か 1000 か** **2000**。この数字は電気工事士試験でも問われる定番で、「にせん分の一」と音で覚えている人が多い。

この規定の意味を押さえておくと忘れにくい。漏えい電流が最大供給電流の2000分の1を超えないということは、たとえば最大供給電流が100Aの電線路なら、漏えい電流は**50mA以下**でなければならない、ということである。人が感電して危険になる電流（数十mA）と同じオーダーであり、**人の安全を基準に決められた数字**だと分かる。

なお、実務で使う「低圧屋内配線の絶縁抵抗値」（対地電圧150V以下で0.1MΩ以上など）は電技第58条で、こちらは**抵抗値**で規定されている。第22条は**漏えい電流**で規定しているという違いがある。運転中に停電させずに測れるのは漏えい電流のほうなので、絶縁監視装置はこちらを常時見ている。

選択肢ごとの理由

(1)正しい。電技第22条の条文どおり、使用電圧に対する漏えい電流が最大供給電流の2000分の1を超えないこと。
(2)(ア)の最大使用電圧、(イ)の供給電流がいずれも条文と異なる。条文は使用電圧・最大供給電流。
(3)(イ)の使用電流、(ウ)の1000がいずれも誤り。2000分の1が正しい。
(4)(ア)の対地電圧は別の条文（絶縁抵抗値の規定）で使う概念。(ウ)も1000ではなく2000。
(5)(ア)の対地電圧、(イ)の使用電流がいずれも誤り。(ウ)の2000だけが合っている。

この論点は、データセンターの現場でこう出てくる

この条文が**抵抗値ではなく漏えい電流で**書かれていることが、データセンターでは決定的に効いてくる。絶縁抵抗を測る（メガーを当てる）には、回路を停電させて負荷を切り離す必要がある。しかしデータセンターは止められない。年次点検で全停電できる施設もあるが、稼働中の系統については**通電したまま絶縁の状態を知る手段**が要る。そこで使われるのが**絶縁監視装置（漏電監視装置）**である。零相変流器（ZCT）を幹線にはめて、常時漏えい電流を測り続ける。この問題の条文が漏えい電流で基準を置いているのは、まさにこの測り方と対応している。実務上の勘どころは、漏えい電流には2つの成分があるという点である。 - **Io（零相電流）**：対地静電容量を通って流れる分も含んだ全体 - **Igr（対地絶縁抵抗分）**：絶縁の劣化そのものによる分データセンターはケーブルが長く、インバータやサーバ電源のノイズフィルタが大量に入っているため、**健全でもIoが大きく出る**。Ioだけを見ていると、絶縁が悪くないのに警報が鳴り続け、やがて誰も警報を見なくなる。だから**Igr方式（絶縁抵抗分だけを取り出す方式）**の監視装置を選ぶのが定石になっている。もうひとつ、直流回路の絶縁監視も忘れられやすい。UPSの蓄電池回路や、直流給電（HVDC）の系統は、交流用のZCTでは測れない。**直流地絡検出装置**が別に要る。蓄電池の地絡は、片側だけなら電流が流れず気づかないが、両側で起きると大電流の短絡になる。気づかないうちに片側地絡が続いている、という状態がいちばん危ない。「止めずに測る」という制約が、このように装置の選定まで決めていく。
