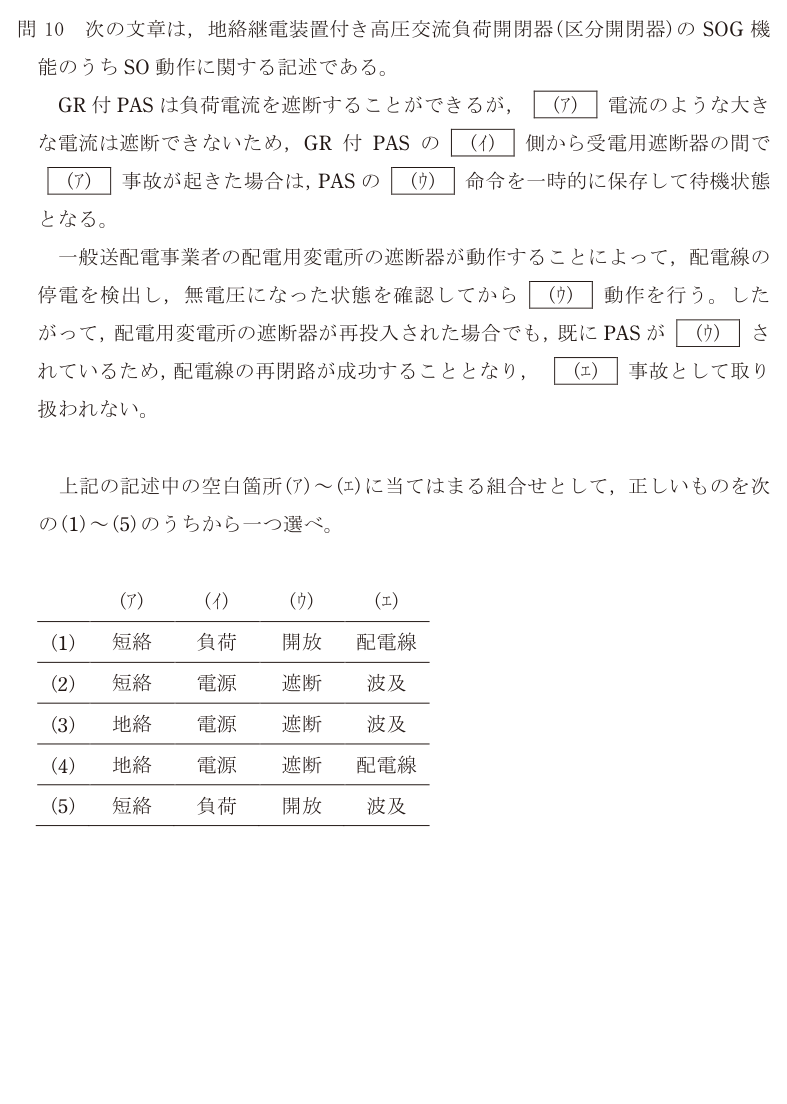

令和7年度 上期 法規 問10

GR付PASは、データセンターの受電設備で**もっとも上流にある自社の設備**である。構内第1号柱（またはキュービクル内のUGS）に付いていて、電力会社との責任分界点を作っている。 ここが効かないと何が起きるか。**自社の事故で、近隣一帯を長時間停電させる**。問2で扱った「供給支障事故（波及事故）」そのもので、電気関係報告規則の報告対象になるだけでなく、近隣への損害賠償の話にもなりうる。自家用電気工作物の事故で、もっとも社会的な影響が大きい類型である。 **電気主任技術者が押さえるべきこと** **① 地絡方向継電器（DGR）かどうかを確認する** 単純な地絡継電器（GR）だと、**構外の事故でも自分のPASが動いてしまう**（もらい事故）。自分は健全なのに停電する。方向性を持つDGRなら、地絡電流の向きを見て構内側の事故だけで動作する。高圧受電設備規程では、ケーブルこう長が長い場合はDGRが推奨されている。データセンターは構内のケーブルが長く対地静電容量が大きいので、DGR一択と考えてよい。 **② SOG制御装置の電源を切らさない** SOG制御装置は、電源側のVTから電源を取っている。この電源が失われると、蓄勢も無電圧検出もできない。年次点検で制御回路の導通と電源電圧を確認する。 **③ 動作試験を毎年行う** GR付PASは屋外にあり、10年程度で更新が推奨されている。動作試験（地絡試験端子から模擬電流を入れて動作させる）を年次点検で必ず実施する。**「何年も動作していない＝壊れていても分からない」**装置の典型である。 **④ 保護協調を確認する** PASの地絡動作時間（0.2〜0.3秒程度）が、配電用変電所の地絡継電器より**速い**ことが前提になっている。構内の受電用遮断器（VCB）との協調も要る。増設や改修でリレーの整定を触ったときは、協調曲線を引き直す。 この問題が説明している仕組みは、**「自分の事故を自分の中で閉じ込める」**ための設計である。データセンターが社会インフラである以上、周囲を巻き込まないことは可用性と同じくらい重い。
