令和7年度下期電力問10

地中ケーブルの布設方式（直接埋設式・管路式・暗きょ式の比較）

電力A問題配点 5点

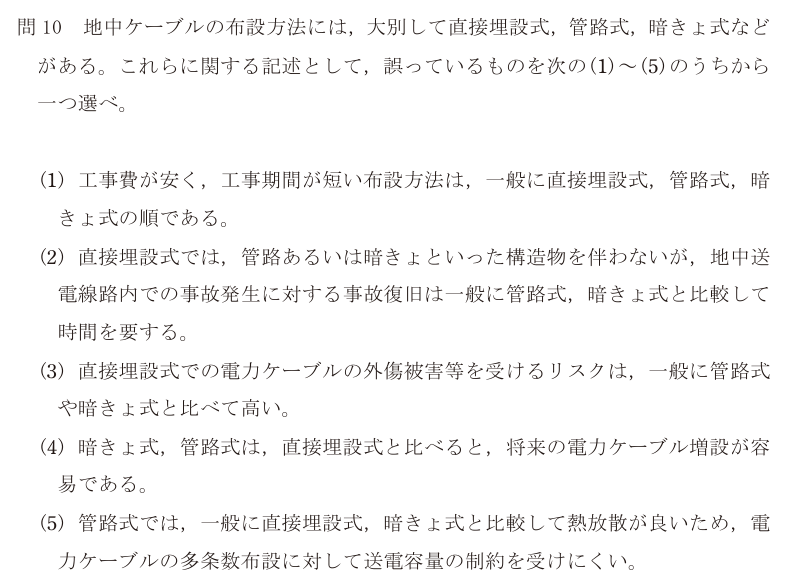

出典：一般財団法人電気技術者試験センター令和7年度下期第三種電気主任技術者試験電力科目問題（問題文・選択肢は改変せず、公開PDFの該当ページをそのまま掲載しています）

正解

(5)

正解の出典：同センターが公表している解答

解説

誤っているのは(5)。**熱放散が良いのは直接埋設式**で、管路式は熱がこもりやすい。

3方式の性格を整理する。

**直接埋設式** … ケーブルを土中に直接埋める。・工事費が安く工期が短い・ケーブルが土に接しているので**熱放散が良い**（許容電流を大きく取れる）・掘削されると傷つくリスクが高い・事故時の復旧に掘り返しが要り、時間がかかる・増設のたびに掘り直す

**管路式** … 管を埋めておき、その中にケーブルを通す。・管の中に空気層があるので**熱がこもり、放熱が悪い**。多条布設すると互いに熱を与え合い、送電容量に制約が出る・マンホールからケーブルを引き替えられるので、事故復旧と増設がしやすい

**暗きょ式（洞道）** … 人が入れるトンネルにケーブルを敷く。・工事費が最も高く工期も長い・点検・増設・復旧が最もやりやすい・多条数を収容できる

(5)は管路式と直接埋設式の熱放散を逆にしているので誤り。

ほかの記述: (1) 正しい。工事費が安く工期が短い順は直接埋設式 → 管路式 → 暗きょ式。 (2) 正しい。直接埋設式は掘り返しが必要で復旧に時間がかかる。 (3) 正しい。他工事の掘削で傷つけられるリスクが高い。 (4) 正しい。管路式・暗きょ式は将来の増設がしやすい。

選択肢ごとの理由

(1)正しい記述。安くて早い順は直接埋設式・管路式・暗きょ式。
(2)正しい記述。直接埋設式は事故復旧に時間を要する。
(3)正しい記述。外傷を受けるリスクが最も高い。
(4)正しい記述。管路式・暗きょ式は増設が容易。
(5)これが誤り。熱放散が良いのは直接埋設式。管路式は空気層で熱がこもり、多条布設で送電容量の制約を受けやすい。

この論点は、データセンターの現場でこう出てくる

この3方式の使い分けは、データセンターの引込みと構内幹線でそのまま判断材料になる。 DCの受電は、供給信頼度と美観・保安の観点から地中引込みが基本。しかも**2ルートで別々の経路から引く**ことが多いので、掘削で両方を同時に切られないよう、経路を離して設計する。直接埋設式で1本にまとめると、1回のショベルで受電が全滅する。構内では管路式が中心になる。理由は増設のしやすさで、DCはサーバ室を段階的に開けていくため、あとから幹線を足す前提で**予備管（空の管）を必ず余分に埋めておく**。この予備管をケチると、増設のたびに構内を掘り返すことになる。そして(5)の熱の話が、実務では効いてくる。管路に何条もケーブルを詰め込むと互いに熱を与え合い、ケーブルの許容電流（減少係数を掛けた値）が下がる。図面上は太さが足りているのに、実際は容量が出ない、という事態になる。DCのように幹線が高負荷で連続運転する施設では、この減少係数の見積もりが甘いと絶縁が早期に劣化する。
